YPZ2系列電力液壓盤式制動器介紹

發布：ccqfddfa 瀏覽：3846次

YPZ2系列電力液壓盤式制動器介紹

YPZ2系列電力液壓盤式制動器介紹

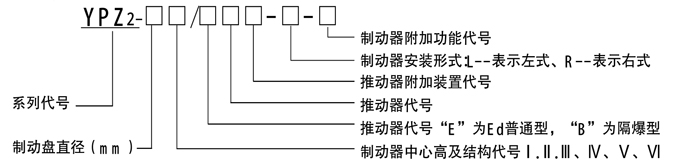

　　型號意義：

YPZ2系列電力液壓盤式制動器介紹

制動器附加功能表

附加功能代號	附加功能
M	襯墊磨損自動補償裝置
K1	開閘（上升）顯示行程開關
K 2	閉閘(下降)顯示行程開關
K 3	襯墊磨損極限顯示行程開關
S	手動裝置

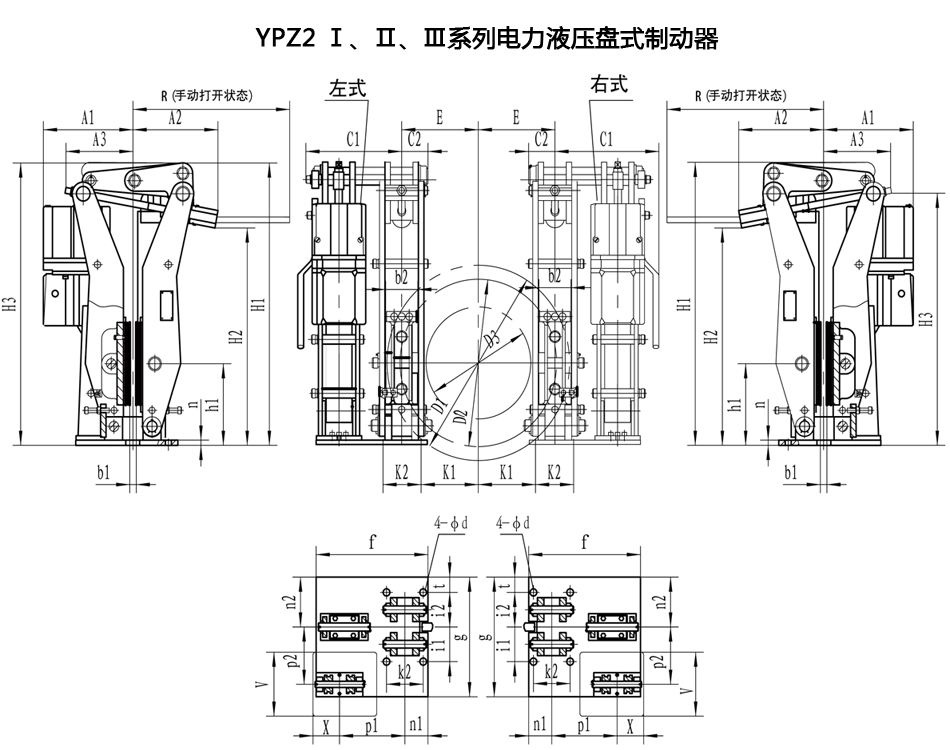

　　技術參數及外形尺寸表：

YPZ2 Ⅰ型制動器技術參數及外形尺寸表單位：（mm)

推動器型號	t	H1	H2	H3	b2	d3	f	g	hi	i1	i2	k2	A2	A3	n1	n2	p1	p2	q	n	C2	R	A1	C1	X	t
Ed23/5	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	280	297	80	200
Ed30/5																							277	297	80	197
Ed50/6																							317	297	97	254
Ed80/6																							317	297	97	254
與制動器有關的尺寸									技術參數
制動器直徑D1		b1		D2	D3	E	K1	S	配套推動器									制動盤直徑D1					整機重量
315		30	20	235	120	118	58	0.9 ±0.2	型號			輸入功率(W)			額定電流(A)			315 \| 355 \| 400 \| 450 \| 500 最大制動力矩 (Nm)
355		30	20	275	160	138	78		Ed23/5			165			0.52			270	320				89
400		30	20	320	205	160	100		Ed30/5			200			0.46			380	440	520			95
450		30	20	370	255	185	125		Ed50/6			210			0.48			645	670	790	910	1000	102
500		30	20	420	305	210	150		Ed80/6			330			1.42			1030	1150	1350	1560	1750	104

YPZ2 Ⅱ型制動器技術參數及外形尺寸表單位：（mm)

推動器型號	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed50/6	35	985	740	870	120	22	375	375	280	130	130	140	275	270	94	165	220	154	24	15	110	730	311	360	97	254
Ed80/6																							311	360	97	254
Ed121/6																							302	360	120	260
Ed201/6																							302	367	120	260
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器									制動盤直徑D1					整機重量
450			30	350	180	175	105	0.9 ±0.2	型號			輸入功率(W)			額定電流(A)			450 \| 500 \| 560 \| 630 \| 710
																		最大制動力矩(Nm>
500			30	400	230	200	130		Ed50/6			210			0.48			1025	1175	1350			178
560			30	460	290	230	160		Ed80/6			330			1.42			1720	1965	2260	2605		179
630			30	530	360	265	195		Ed121/6			330			1.44			2700	3085	3550	4090	4665	194
710			30	610	440	305	230		Ed201/6			450			1.45			4195	4790	5510	6350	7310	194

YPZ2 Ⅲ型制動器技術參數及外形尺寸表單位：（mm )

推動器型號	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed121/6	35	1170	910	1045	120	27	415	460	370	180	180	160	305	310	110	215	228	206	30	20	120	735	354	394	120	260
Ed201/6																							354	394	120	260
Ed301/6																							354	394	120	260
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器									制動盤直徑D1						整機重里
630			30	500	310	250	170	1.0 ±0.3	型號			輸入功率			額定電流(A)			630 \| 710 \| 800 \| 900 \| 1000 \| 1250
																		最大制動力矩(Nm)
710			30	580	390	290	210		Ed201/6			450			1.45			6305	7315	8450	9710	10970		294
800			30	670	480	335	255		Ed301/6			550			1.46			9170	10640	12290	14120	15960	20540	295
900			30	770	580	385	305
1000			30	870	680	435	355
1250			30	1120	930	560	480
注：具體型號、結構外形尺寸保留更改的權利。
